Прогрев сыпучих материалов

Как правильно подобрать оборудование для прогрева сыпучих материалов с выгодой для предприятия?



СДЕЛАТЬ ЗАПРОС

Основные проблемы и потребности при прогреве сыпучих материалов

  • Предотвращение налипания и примерзания продукта к стенкам бункера из-за конденсации пара
  • Высокая интенсивность прогрева, т.к. минусовая температура отрицательно сказывается на гидратации (срок набора прочности)
  • Излишнее переувлажнение песка (до 10% и более) влияет на водоцементное отношение и часто не поддается корректировке
  • Отсутствие выделения примесей кислот во избежание разрушения металлоконструкций и коррозии стенок бункеров
  • Экологичность и минимизация выбросов вредных веществ во избежание ухудшения физического здоровья персонала

Наше решение

  • Оптимальным решением для технологического нагрева, сушки и разморозки разнообразных материалов и объектов является использование инфракрасных излучателей темного типа (EURAD) и светлого типа (EUCERAMIC).
  • Излучатели работают как на природном так и на сжиженном газе с максимально гибкими возможностями монтажа и настроек рабочего режима, которые обеспечивают предельно точное выполнение требований к зоне и времени технологического нагрева.
  • Срок службы оборудования 25 лет - купил и забыл на четверть века!

   Идеальное решение



EURAD
Инфракрасные обогреватели темного типа
EUCERAMIC
Инфракрасные обогреватели светлого типа

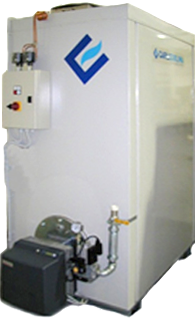

EUGEN HT
Генераторы сверхгорячего воздуха

 Реализованные объекты отрасли



Склад сыпучих смесей - г. Санкт Петербург, РФ

Схема расположения EUCERAMIC HE - локальный обогрев

Площадь   2 160 м2
Высота установки системы 12 м
Задача Прогрев сыпучих смесей с 10 °C до 18 °С
Энергоноситель Газ
Вид и к-во установленного оборудования

EUCERAMIC HE 22/12 - 4 шт.

EUCERAMIC HE 29/16 - 16 шт.

Год реализации 2014


Обоснование применения светлых излучателей EUCERAMIC производства компании CARLIEUKLIMA для локального обогрева

Термин «Локальный обогрев» означает отопление открытых площадей (с многократным воздухообменом), отдельных зон в неотапливаемом помещении или зон в отопливаемом помещении. Высокие теплопотери через структуры здания и многократный воздухообмен создают ситуацию, при которой сложно или неэффективно нагревать воздух, в то время как излучение, действуя непосредственно на человека, способно обеспечить необходимый уровень комфорта, без дополнительной мощности на нагревание всего объема воздуха.

В данном случае невозможно использовать расчет общих теплопотерь помещения т.к. обогревается только часть помещения. Стены, которые использовались в общем теплорасчете, сейчас представлены воздухом, окружающим зону обогрева и находящимся в постоянном движении. Термин «неисчисляемые теплопотери» введен для более полного определения данной ситуации.

Для получения более адекватного расчета, который сведет к минимуму ошибки при локальном обогреве, в каждом конкретном случае должен учитываться целый ряд параметров. Для упрощения работы используется простой метод расчетов, полученный из опыта удачных проектов. Сначала определяется рабочая температура, необходимая для создания комфортный условий в помещении с учетом уровня активности. Тепловая потребность определяется в Вт/м2 как мощность, необходимая для получения температуры 18°С на уровне 1,5 м. от пола в условиях незначительного движения воздуха.

На рисунке показана кривая определения необходимой мощности при определенной разнице температур и скорости движения воздуха менее 0,2 м/с. Данный график может использоваться как для расчета мощности при локальном отоплении, так и как для сравнения с мощностью в общем отоплении.

В нашем случае в помещении поддерживается температура 10°С. В зонах обогрева необходимо повышение комфортной температуры до 18°С. Соответственно ΔТ = 8°С.

За условный участок обогрева примем квадрат со сторонами 12х12 м ( S=144м²). По графику видно, что  при ΔТ = 8°С на данный участок требуется около 30 кВт установленной мощности.

Суммарная площадь обгрева составляет 2 160 м2. Следовательно на данную площадь необходимо 450 кВт тепловой мощности.

Согласно вышеприведенным данным предлагается:

  • 16 излучателей EUCERAMIC HE 29/16 (30 кВт) на участок обогрева 156х12м
  • 4 излучателя EUCERAMIC HE 22/12 (22 кВт) на два участка обогрева размерами 12х12м.

Суммарная мощность системы составляет 568 кВт – принят 20% процентный запас мощности.

Условие требуемой мощности соблюдено.

Расстановка излучателей соответствует рекомендациям завода-изготовителя (см. таблицу). Принятая в расчетах высота монтажа H=12 м.

Из таблицы видно, что допустимый интервал при высоте монтажа 12 м составляет 12 м. В нашем случае на участке 156х12 м он не превышает 10-12 м, на участках 12х12 м не превышает 12м.

Условие допустимых интервалов соблюдено.

Реализованные объекты

Bulgaria Air ТАНТК им. Г.М.Бериева

Результаты внедрения

  • Снижение расходов на энергопотребление на 40-50 %
  • Комфорт и удобство
  • Уменьшение затрат на эксплуатацию на 20 %
  • Окупаемость инвестиций за 1-2 зимы
