Отопление на бумажном производстве

Как обогреть бумажное производство безопасно и в 2 раза дешевле?

Особенности отопления бумажного производства

  • Высота помещений более 8 м
  • Значительная площадь отопления
  • Необходимость отопления больших открытых помещений с высокими потолками
  • Высокая категория пожаровзрывоопасности
  • Наличие зон с повышенными теплопотерями



СДЕЛАТЬ ЗАПРОС

Основные проблемы и потребности при отоплении бумажного производства

  • Большие расходы на отопление, как следствие увеличение расхода энергоресурсов
  • Неэффективность традиционных систем отопления (радиаторы, регистры);  дополнительные затраты на обслуживание

Наше решение

  • Эффективный и быстрый нагрев завода с помощью инфракрасных панелей EUTERM
  • Абсолютная пожаровзрывобезопасность инфракрасной отопительной системы
  • Сокращения затрат до 50% путем замены традиционных неэффективных систем энергосберегающими
  • Возможность совмещения отопления и охлаждения
  • Применение газовых инфракрасных излучателей в зоне с повышенными теплопотерями и низкой категорией пажаровзрывоопасности (участок разгрузки)
  • Срок службы оборудования 25 лет - купил и забыл на четверть века!

   Идеальное решение




EUTERM
Инфракрасные термопанели
EUCERK
Ленточные системы инфракрасного
отопления
EURAD
Инфракрасные обогреватели
темного типа


   Реализованные объекты отрасли



DELIPAPIER SAS – завод, Ingrandes sur Vienne, Франция.


Тип активности Производство косметической бумаги
Ситуация до Новое производство
Цели заказчика Установка системы отопления
Отапливаемая площадь 34,950 м2
Внутренняя температура 16 °C зона производства и отдел доставки
5 °C склад и коридоры
Наружная температура -7 °C
Тип оборудования от CARLIEUKLIMA Система с потолочными панелями EUTERM и ленточными излучателями EUCERK
Общая мощность 1,307,424 Вт
Разделено на: Склад – 105,984 Вт
Производство - 534,240 Вт
Склад готовой продукции – 331,200 Вт
Отдел доставки – 336,000 Вт (ленточные)
Количество оборудования Склад – 320 метров EUTERM модель AVH 600
Производство – 1 080 метров EUTERM модель AVH 1200
Склад готовой продукции – 900 метров EUTERM модель AVH 600

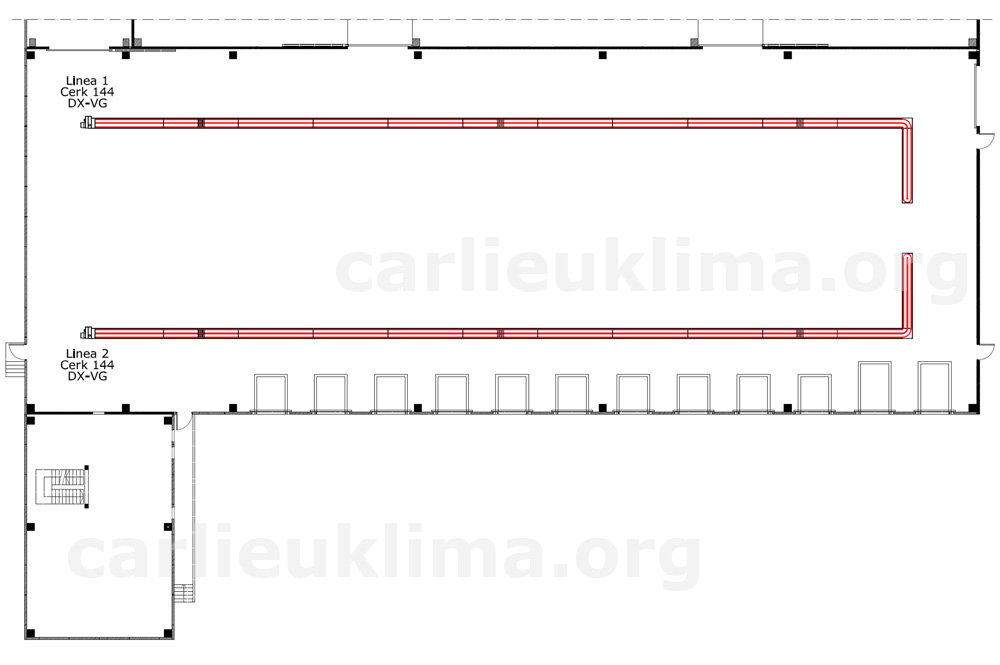

Отдел доставки – 2шт. ленточных EUCERK, 144 кВт каждый
Тип управления Зонально с контроллерами CTR
Потребляемая электрическая мощность 11.50 кВт
Макс. высота здания Варьируется, от 9.45 м до 12.45 м
Высота установки системы Варьируется, от 6.85 м до 9.85 м

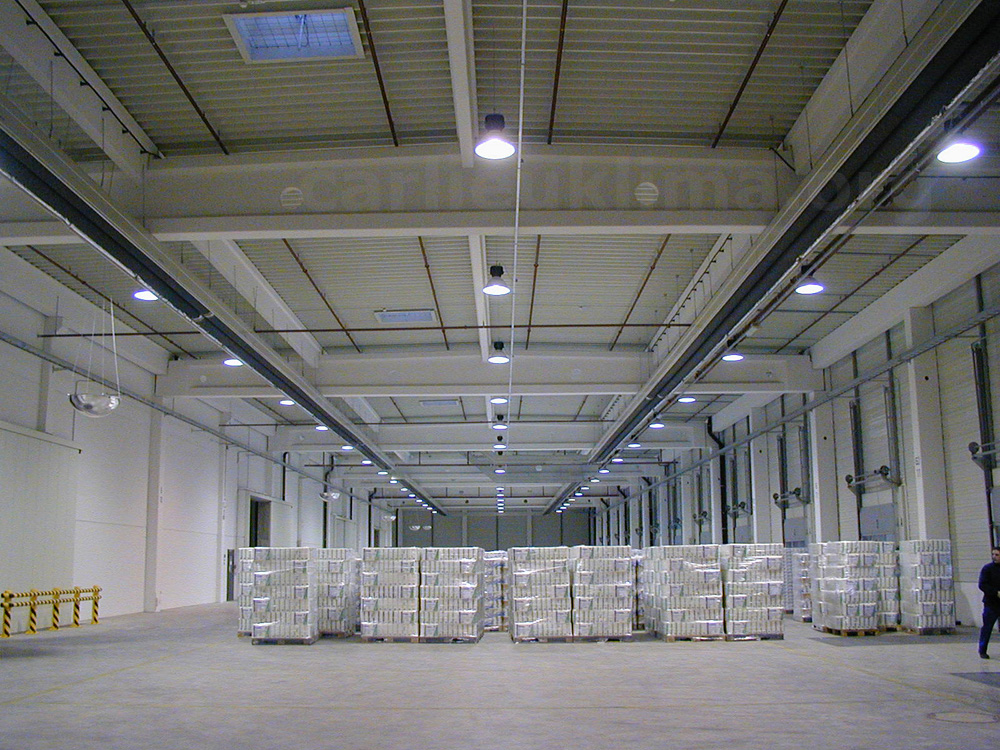

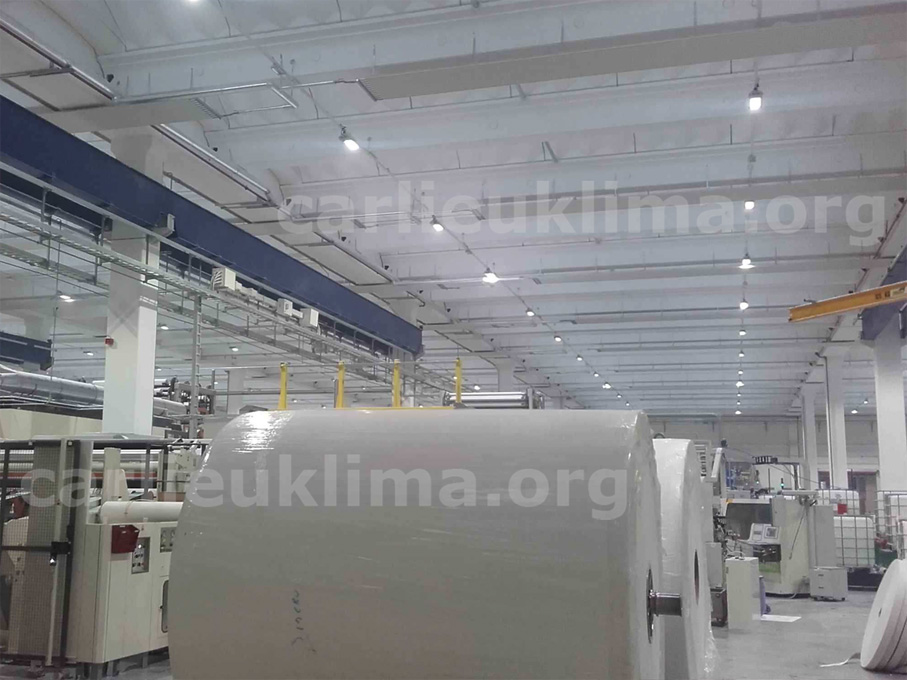

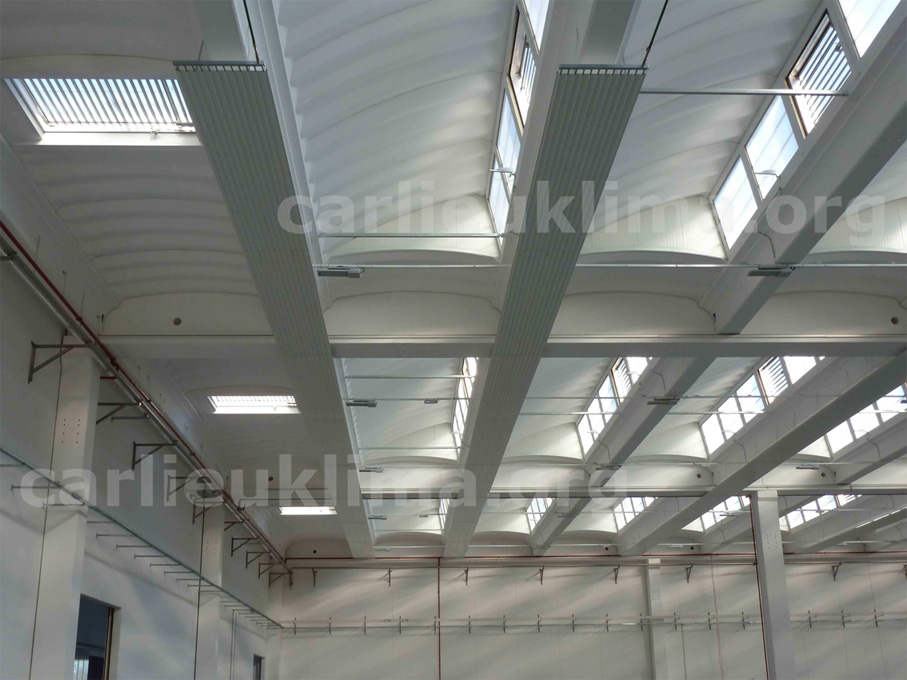

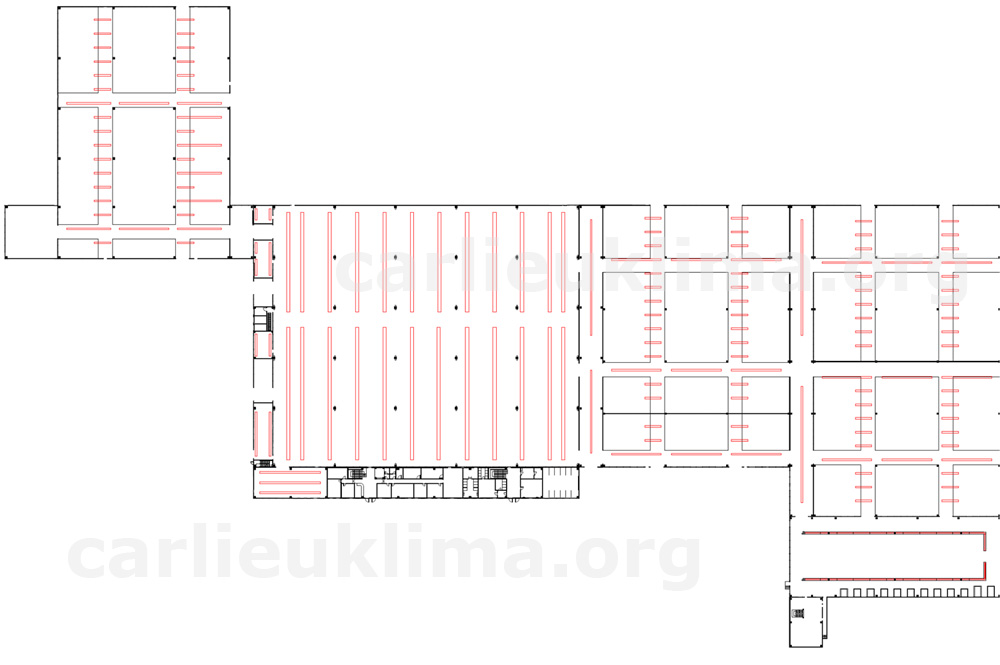

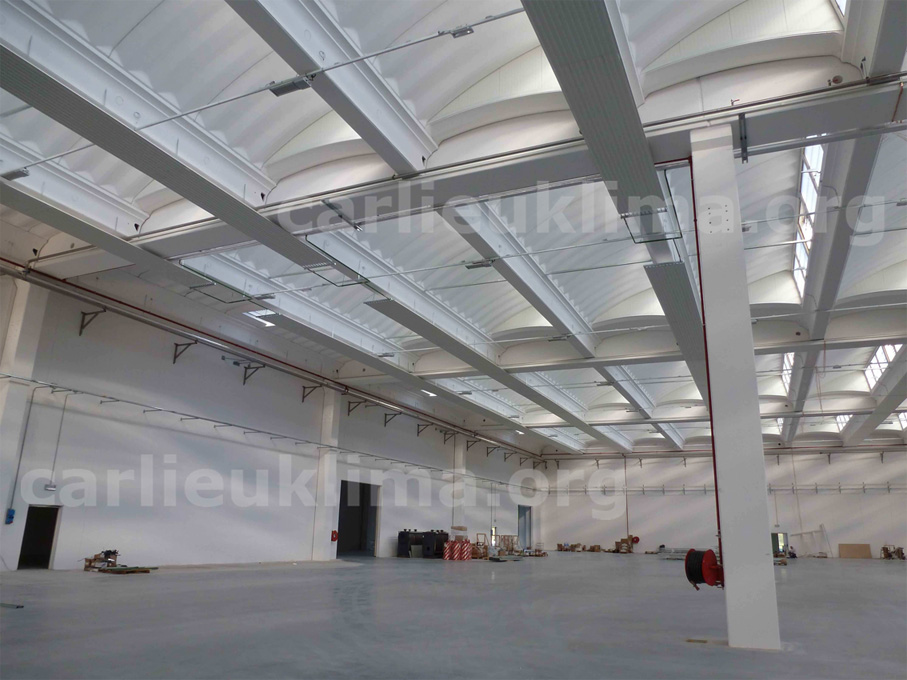

Система EUTERM

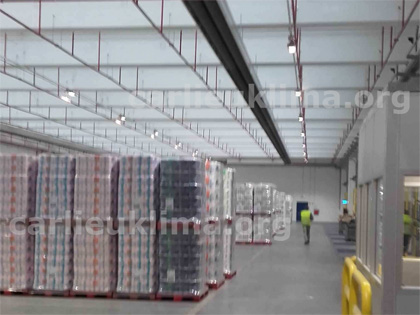

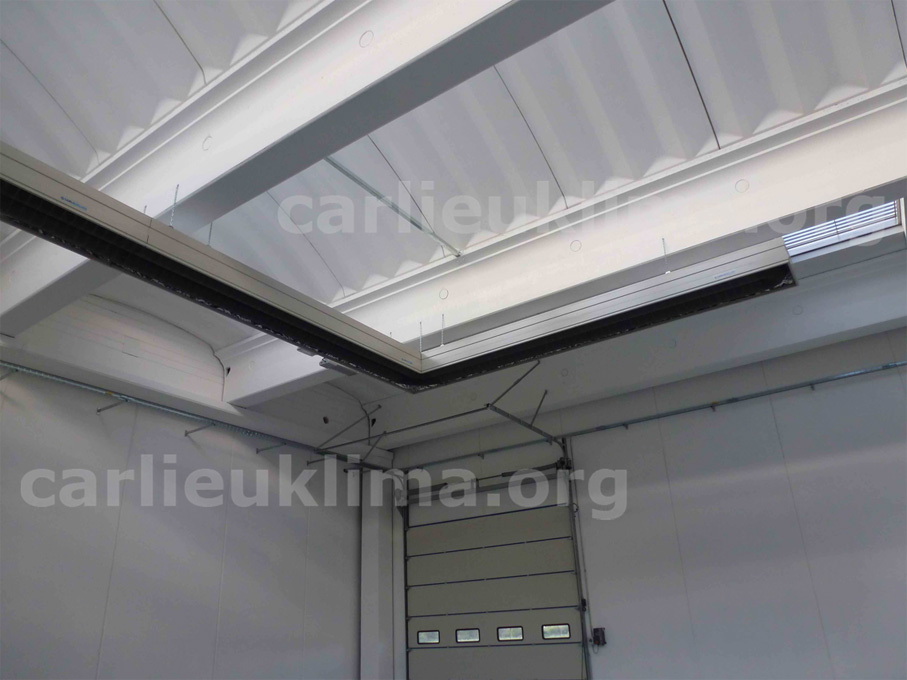

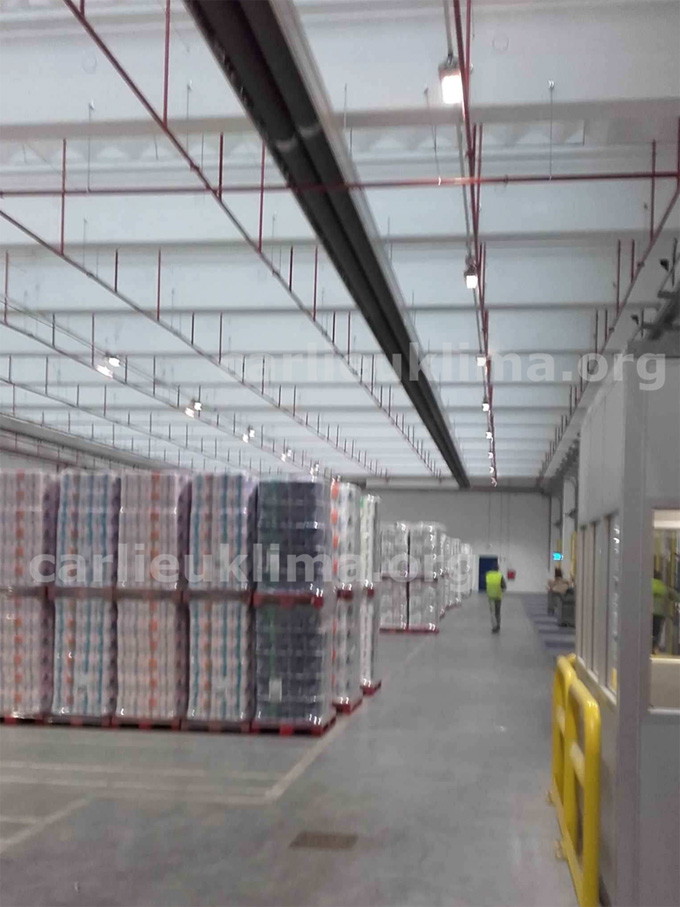

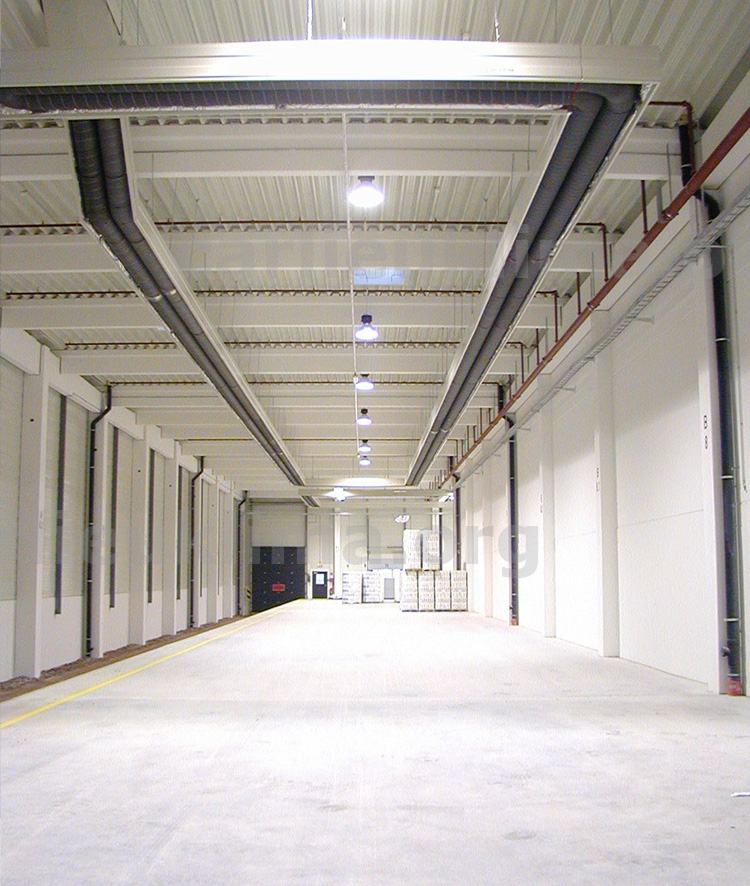

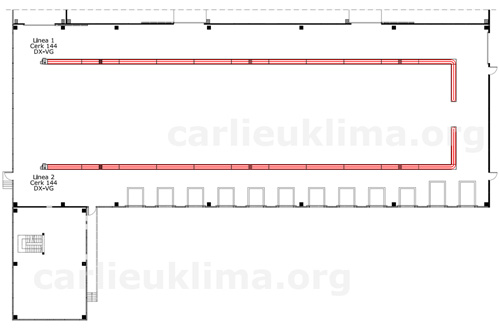

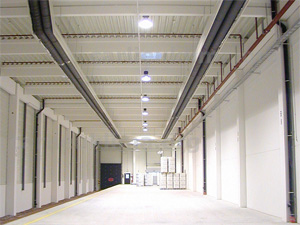

Система EUCERK

Система EUTERM Система EUCERK
Система EUTERM Система EUCERK
Система EUTERM Система EUCERK
Система EUTERM

Delipapier GmbH - Арнербург, Германия

Ситуация до Новое здание
Цель проекта Отопление производственных площадей с наличием бумаги и сопутствующих легковоспламеняющихся материалов
Решения, предложенные CARLIEUKLIMA Отопление водяными термопанелями EUTERM участков с наличием легковоспламеняющихся материалов и пыли. Отопление ленточными системами EUCERK участков с многократным воздухообменом и участков, требующих поддержания дежурной температуры. Монтаж в проемах ворот отсечных воздушных завес EUWIND для блокировки поступления на производственные участки холодного воздуха и пыли.
Суммарная мощность  систем отопления 4 240 кВт в том числе:

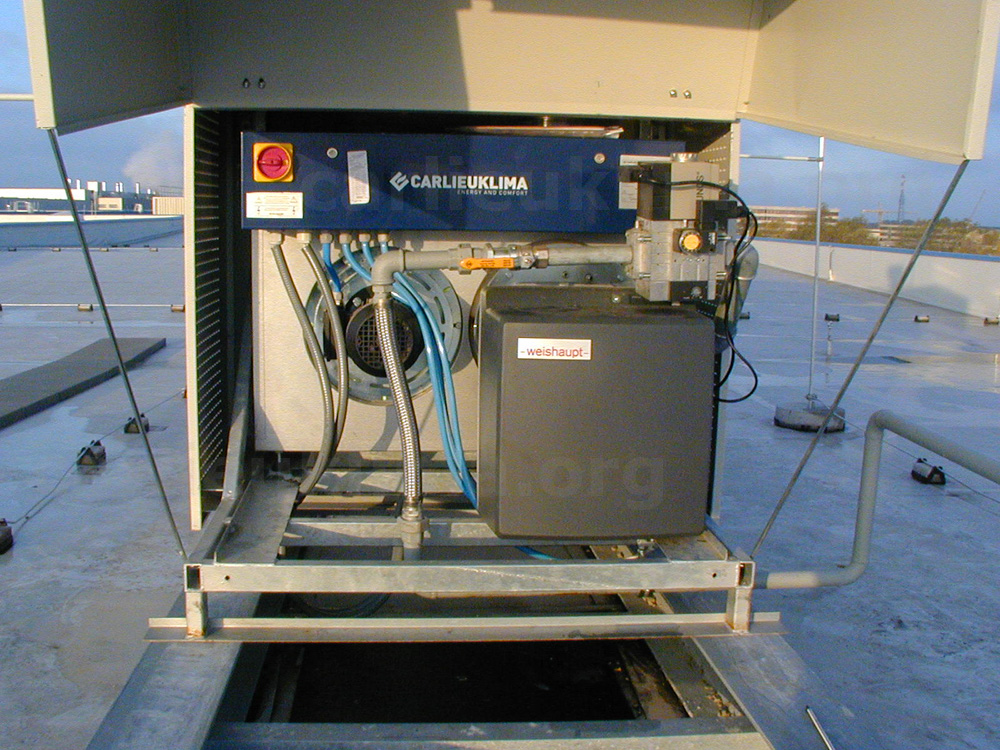

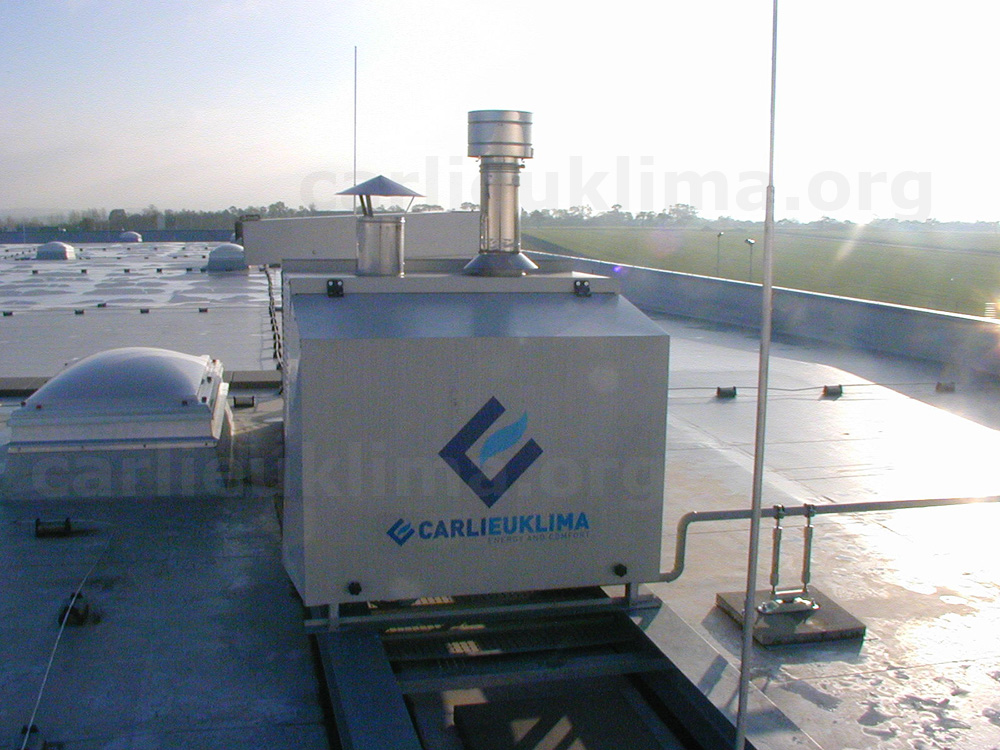

Ленточные излучатели EUCERK: 1 440 кВт
Инфракрасные термопанели EUTERM: 2 800 кВт

Количество оборудования

EUCERK: 6 установок суммарной длиной 726 м

EUTERM: 4.520 м термопанелей AVH 900

EUWIND: 5 воздушных завес

Система управления Компьютерная система управления Computerm I
Суммарная электрическая мощность  50 кВт
Наружная температура  - 10 °C
Внутренняя температура + 10 °C ÷ 18 °C
Общая / отапливаемая площадь 300 000 м2 / 100 000 м2
Максимальная высота помещений 9,5 ÷ 12 м
Высота монтажа

EUTERM 7 ÷ 9 м
EUCERK 7 ÷ 8 м

Энергопотребление после установки системы отопления

220 000 м3 /г – природный газ (рабочий период 24 ч)

120 000 кВт/ч/г – электроэнергия (рабочий период 24 ч)

Результаты внедрения

  • Комфортный микроклимат в помещении без перемещения воздушных масс
  • Потребление газа и электроэнергии (=расходы) в 2 раза меньше традиционной системы отопления
  • Уникальное решение на 25 лет - купил и забыл
  • Окупаемость от 1-2 сезона
