Система обогрева на стадионе ФК «Краснодар» (г. Краснодар, Россия)

Приглашаем Вас на первый в России стадион с инфракрасным обогревом трибун





Итальянский завод CARLIEUKLIMA может с гордостью сказать, что в 2016 году его оборудование установлено на первом в России стадионе с инфракрасным обогревом трибун, где зрителям будет удобно и комфортно смотреть матчи любимой команды в любую погоду!

СДЕЛАТЬ ЗАПРОС

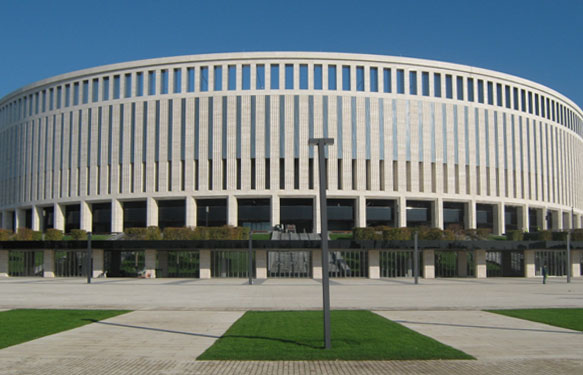

О стадионе ФК «Краснодар»

Вместимость чаши спортивного объекта составляет 34 291место, из них 3 197 – VIP-места и ложи.Первый матч на стадионе прошёл 9 октября 2016 года, в котором сборная России встречалась в товарищеском матче против сборной Коста-Рики.

Подготовительные работы на площадке под строительство будущего стадиона начались в 2011 году. Проект стадиона разработан архитектурным бюро SPEECH вместе с gmpArchitektenvonGerkan, MargundPartner (Германия). Проект интерьеров стадиона разработан студией Максима Рымаря MAXIM RYMAR ArchitecturalStudio. Строительство стадиона было начато в мае 2013 года.

Фасадная отделка выполнена итальянским травертином. Трибуны стадиона полностью расположены под крышей. Арена является исключительно футбольной, отсутствие беговых спортивных дорожек позволяет максимально приблизить посадочные места к полю.

Рядом со стадионом появится парк площадью около 17 га. Здесь же будет оборудована автомобильная стоянка на 3 тысячи мест, которые клуб будет использовать во время матчей. Стадион отличается тем, что у него нет официального табло, информация о матче выводится на 3D-экран площадью 4700 м2, протянутый по верху стадиона вдоль трибун.

Стадион ФК «Краснодар» стал эталоном среди всех спортивных сооружений не только в России, но и в мире, т.к. в данном амбициозном проекте воплотились все самые современные технологии.

Технические возможности стадиона позволяют проводить на нем матчи любых турниров под эгидой УЕФА и ФИФА.

Данные по проекту

Ситуация до Новое здание
Задача Отопление трибун
Тип оборудования от CARLIEUKLIMA Светлые инфракрасные излучатели EUCERAMIC ARENA
Общая мощность 6 776 кВт
Количество единиц 168
Тип управления Компьютерная система управления
Потребляемая электрическая мощность 3,7 кВт
Проектная температура вне чаши стадиона 0°C
Температура на трибунах  В среднем больше на 10°C
Максимальная высота установки 35м
Общее потребление газа (макс.) 470 кг/ч

Проектные и монтажные работы проводились партнером CARLIEUKLIMA – ООО «Промэнергогаз». Согласно проектной документации, излучатели должны работать на сжиженном газе, т. к. отсутствует возможность подключения к городской газовой сети. Специалисты ООО «Промэнергогаз» подготовили проект первой в мире системы инфракрасного обогрева на сжиженном газе.

Другой особенностью данного проекта было сохранение единого архитектурного стиля и эстетики вконструкции внутри и снаружи стадиона. Исходя из этого,все коммуникации и вантовые конструкции под крышей стадиона были закрыты мембранным материалом, а сами излучатели были заключены в специальные проветриваемые короба, разработанными ЗАО «Курганстальмост».

Согласно требованиям заказчика, данная технически сложная система обогрева обслуживается одним оператором в диспетчерском пункте, благодаря компьютерной программе, разработанной CARLIEUKLIMA.

Система отопления и освещения стадиона

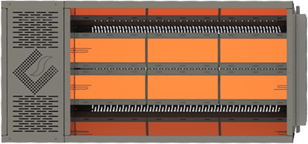

Светлые инфракрасные излучатели EUCERAMIC ARENA

EUCERAMIC ARENA EUCERAMIC ARENA

Технические характеристики EUCERAMIC ARENA 44/12+12

Размеры

Максимальная тепловая мощность 45,4 кВт
Давление газа на сопло (природный газ) 17 мбар
Давление газа на сопло (сжиженный газ) 35,7 мбар
Максимальное давление на входе (природный газ) 50 мбар
Максимальное давление на входе (сжиженный газ) 37 мбар
Максимальный расход природного газа 4,29 м3
Максимальный расход сжиженного газа 3,23 кг/ч
Размеры излучателя (АхВхС) 1 185х655х370 мм
Вес излучателя 35,0 кг
Количество керамических пластин 24
Максимальная потребляемая мощность 22 Вт



Технические характеристики EUCERAMIC ARENA 29/16

Размеры

Максимальная тепловая мощность 30,1 кВт
Давление газа на сопло (природный газ) 17 мбар
Давление газа на сопло (сжиженный газ) 35,7 мбар
Максимальное давление на входе (природный газ) 50 мбар
Максимальное давление на входе (сжиженный газ) 37 мбар
Максимальный расход природного газа 2,87 м3
Максимальный расход сжиженного газа 2,14 кг/ч
Размеры излучателя (АхВхС) 1 560х465х370 мм
Вес излучателя 23,0 кг
Количество керамических пластин 16
Максимальная потребляемая мощность 22 Вт
