СПБЭК - реализация проекта на складе сыпучих материалов

Компания СПБЭК более 20 лет специализируется на создании и реализации комплексных решений в сфере промышленной автоматизации, электроснабжения и строительства объектов.

В 2014 году совместно с CARLIEUKLIMA был реализован проект по обеспечению прогрева сыпучих материалов.

Описание объекта

Объект Склад сыпучих материалов
Площадь обогрева 2 160 м2
Высота установки системы 12 м
Задача Прогрев сыпучих смесей с 10 °C до 18 °С
Энергоноситель Газ
Вид и к-во установленного оборудования

EUCERAMIC HE 22/12 - 4 шт.

EUCERAMIC HE 29/16 - 16 шт.

Год реализации 2014

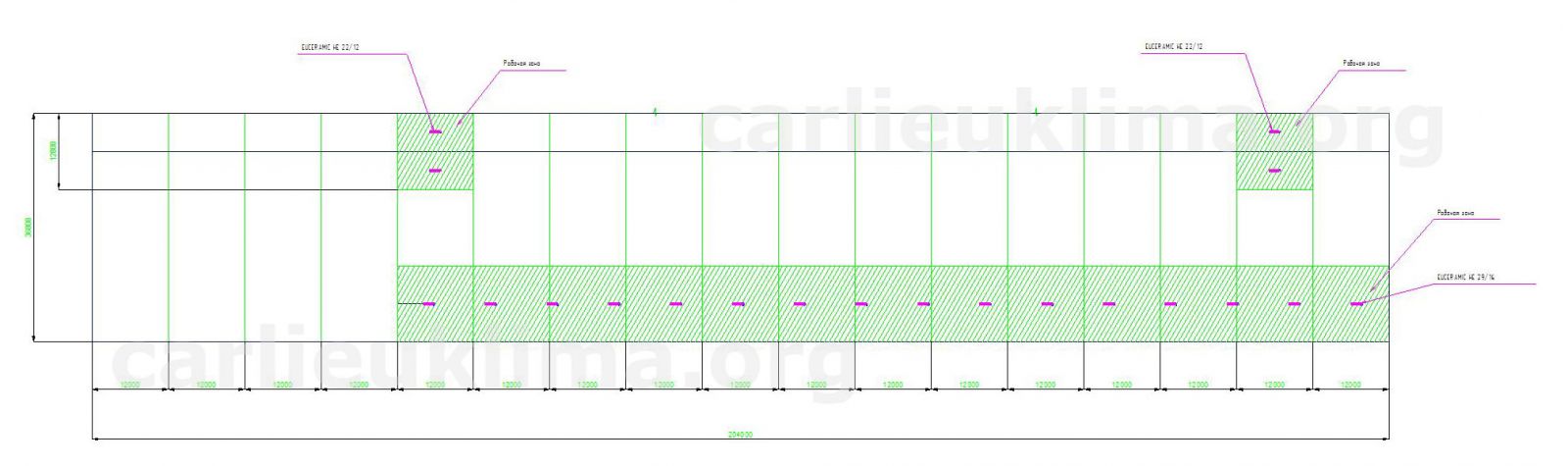

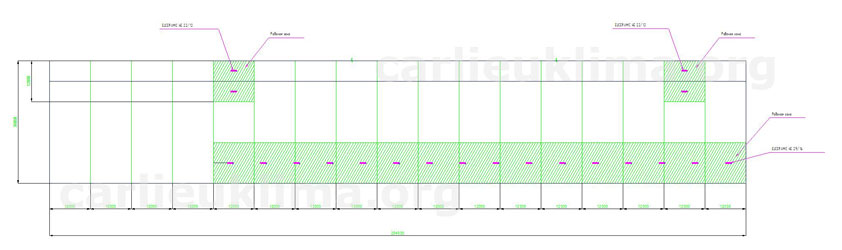

Схема расположения EUCERAMIC HE - локальный обогрев

Схема расположения EUCERAMIC HE - локальный обогрев

Обоснование применения светлых излучателей EUCERAMIC производства компании CARLIEUKLIMA для локального обогрева

Термин «Локальный обогрев» означает отопление открытых площадей (с многократным воздухообменом), отдельных зон в неотапливаемом помещении или зон в отопливаемом помещении. Высокие теплопотери через структуры здания и многократный воздухообмен создают ситуацию, при которой сложно или неэффективно нагревать воздух, в то время как излучение, действуя непосредственно на человека, способно обеспечить необходимый уровень комфорта, без дополнительной мощности на нагревание всего объема воздуха.

В данном случае невозможно использовать расчет общих теплопотерь помещения т.к. обогревается только часть помещения. Стены, которые использовались в общем теплорасчете, сейчас представлены воздухом, окружающим зону обогрева и находящимся в постоянном движении. Термин «неисчисляемые теплопотери» введен для более полного определения данной ситуации.

Для получения более адекватного расчета, который сведет к минимуму ошибки при локальном обогреве, в каждом конкретном случае должен учитываться целый ряд параметров. Для упрощения работы используется простой метод расчетов, полученный из опыта удачных проектов. Сначала определяется рабочая температура, необходимая для создания комфортный условий в помещении с учетом уровня активности. Тепловая потребность определяется в Вт/м2 как мощность, необходимая для получения температуры 18°С на уровне 1,5 м. от пола в условиях незначительного движения воздуха.

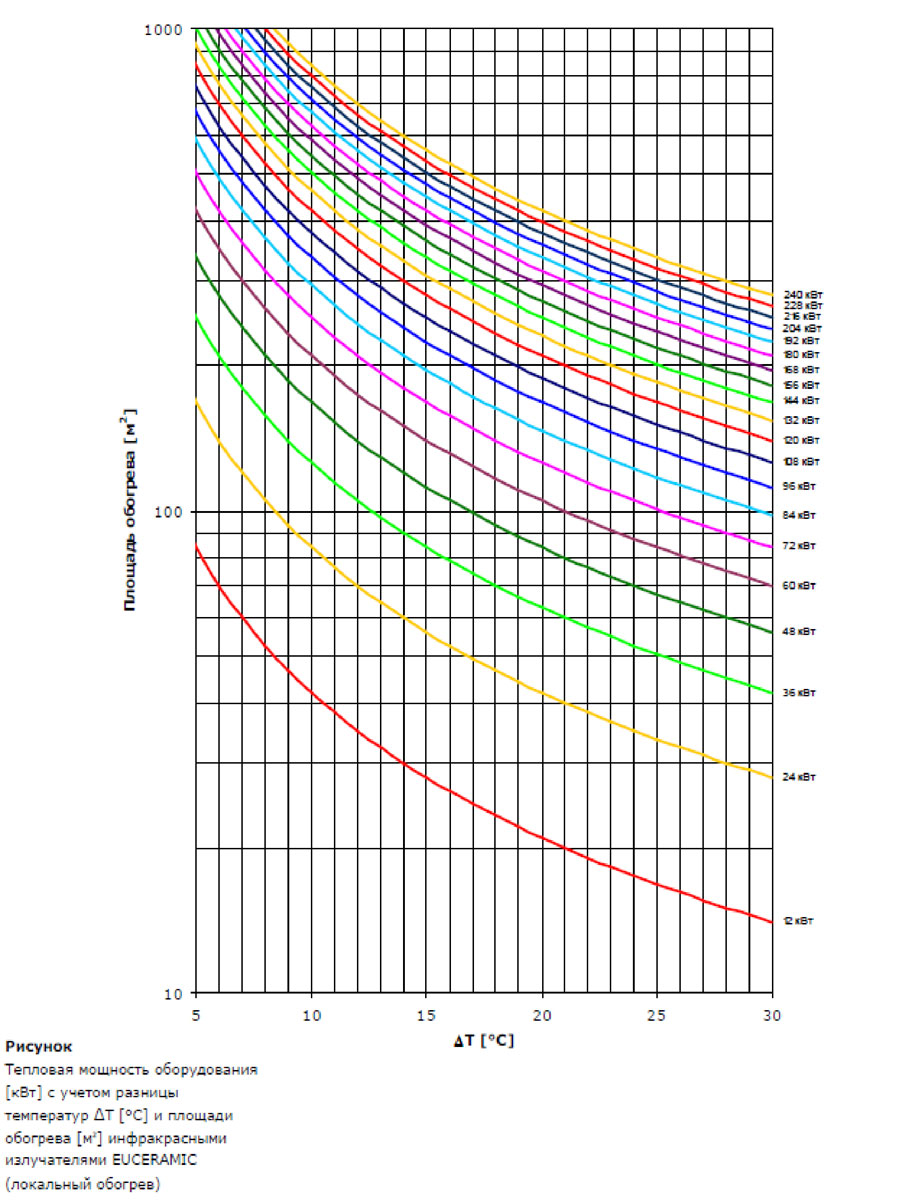

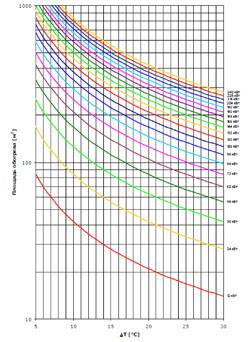

На рисунке показана кривая определения необходимой мощности при определенной разнице температур и скорости движения воздуха менее 0,2 м/с. Данный график может использоваться как для расчета мощности при локальном отоплении, так и как для сравнения с мощностью в общем отоплении.

В нашем случае в помещении поддерживается температура 10°С. В зонах обогрева необходимо повышение комфортной температуры до 18°С. Соответственно ΔТ = 8°С.

За условный участок обогрева примем квадрат со сторонами 12х12 м ( S=144м²). По графику видно, что  при ΔТ = 8°С на данный участок требуется около 30 кВт установленной мощности.

Суммарная площадь обгрева составляет 2 160 м2. Следовательно на данную площадь необходимо 450 кВт тепловой мощности.

Согласно вышеприведенным данным предлагается:

  • 16 излучателей EUCERAMIC HE 29/16 (30 кВт) на участок обогрева 156х12м
  • 4 излучателя EUCERAMIC HE 22/12 (22 кВт) на два участка обогрева размерами 12х12м.

Суммарная мощность системы составляет 568 кВт – принят 20% процентный запас мощности.

Условие требуемой мощности соблюдено.

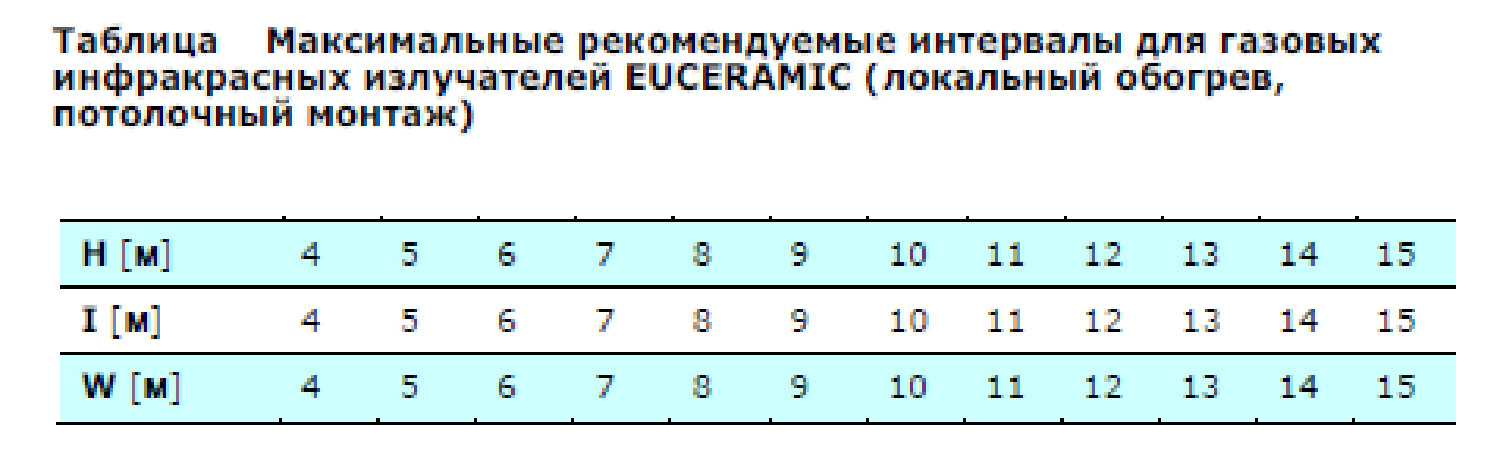

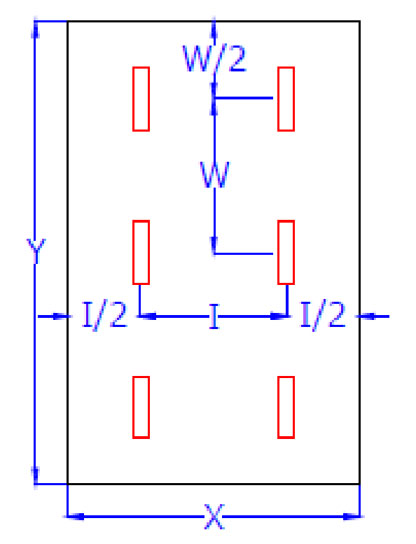

Расстановка излучателей соответствует рекомендациям завода-изготовителя (см. таблицу). Принятая в расчетах высота монтажа H=12 м.

Из таблицы видно, что допустимый интервал при высоте монтажа 12 м составляет 12 м. В нашем случае на участке 156х12 м он не превышает 10-12 м, на участках 12х12 м не превышает 12м.

Условие допустимых интервалов соблюдено.
