EUWIND COMPACT

КОМПАКТНЫЕ ОТСЕЧНЫЕ ЗАВЕСЫ

Цена: от € 984

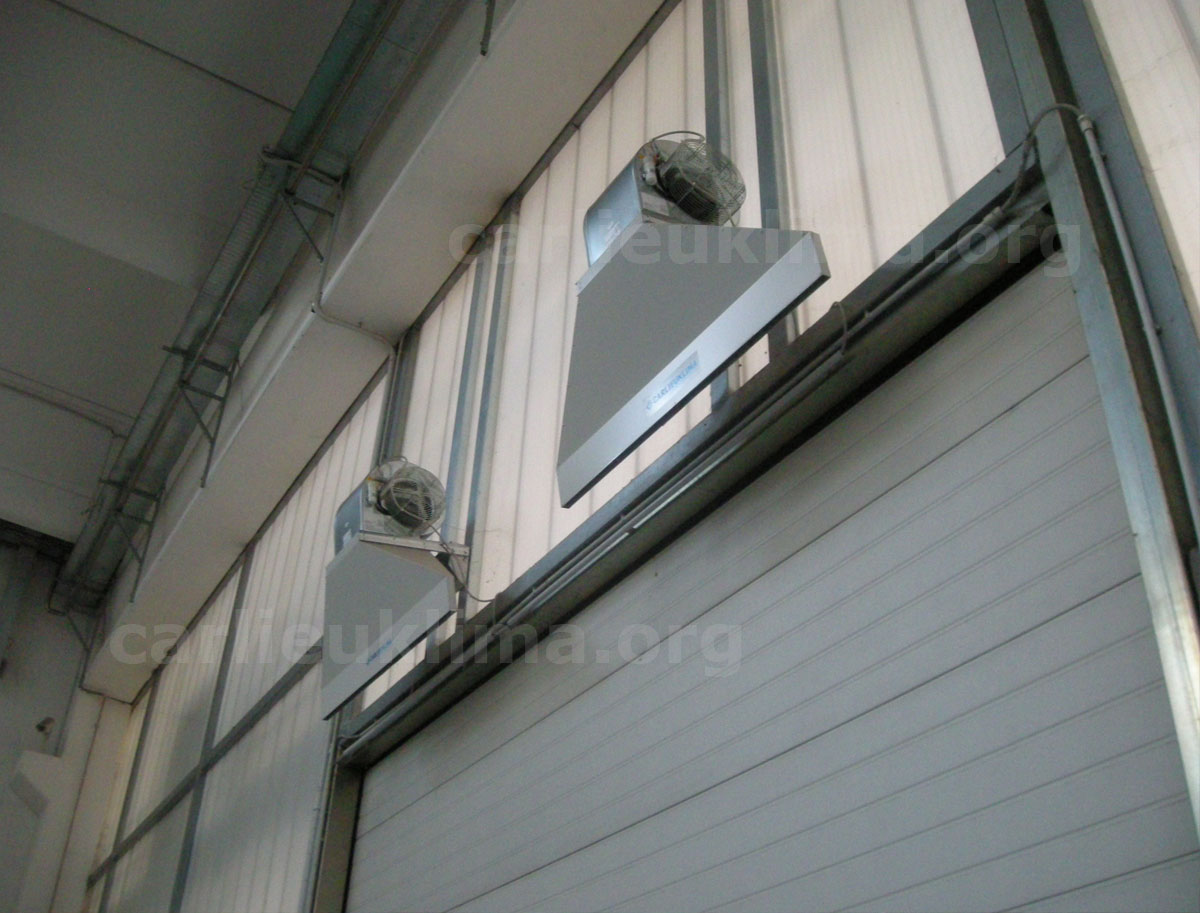

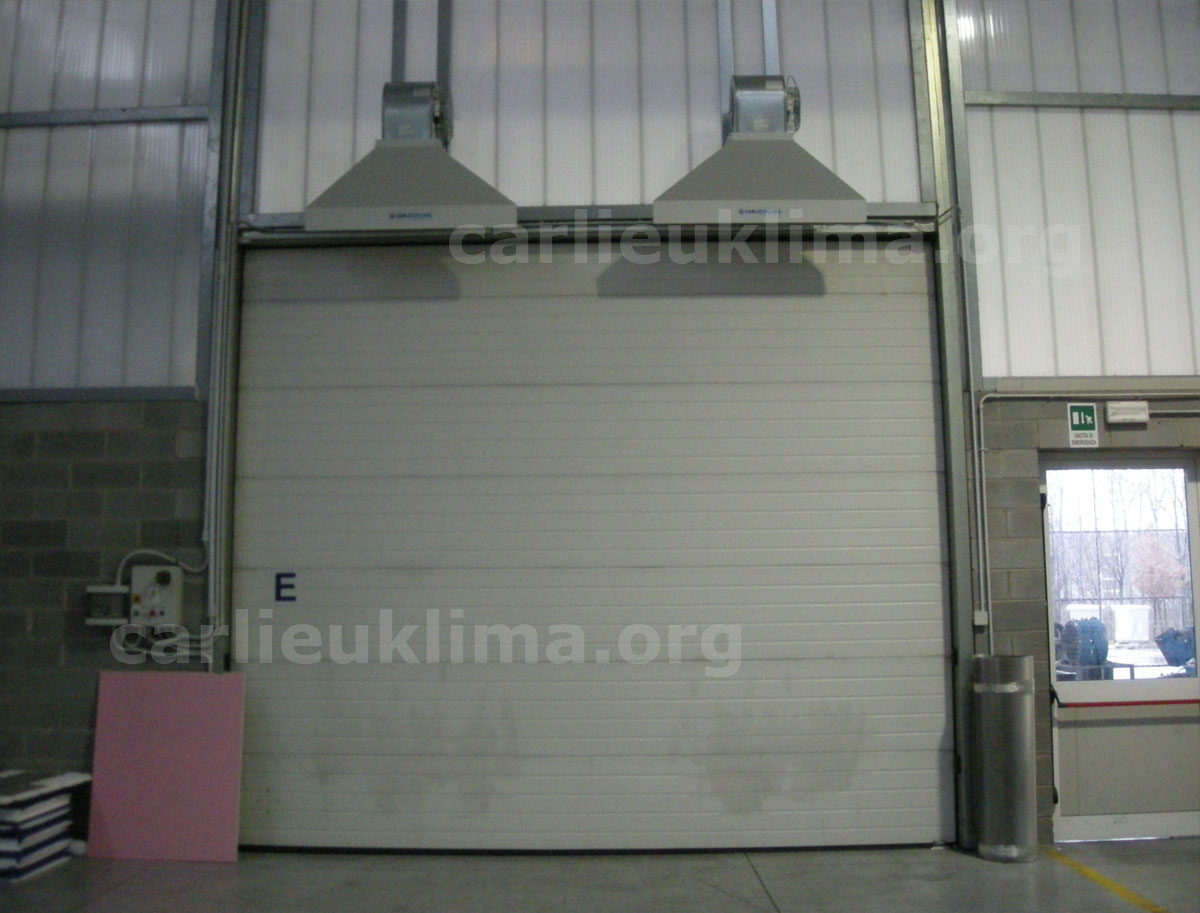

Воздушные завесы отсечного типа EUWIND COMPACT разработаны для предотвращения теплопотерь помещения в зоне проема ворот при их открытии. Завесы монтируются над проемом ворот и подают сверху вниз высокоскоростной узконаправленный воздушный поток, либо могут монтироваться горизонтально у боковой части проема.

В основе энергосберегающей функции завес лежит комбинация двух эффектов – отсекающего и компенсирующего. В зависимости от высоты проема ворот и скорости ветра за пределами помещения, создаваемый завесой воздушный поток либо полностью отсекает, либо частично отсекает, а частично компенсирует нагревом проникновение в помещение холодного воздуха. В качестве нагревательного элемента в завесах используется водяная батарея или электронагреватель.

В завесах без нагрева отсекающего потока применяется отсечение теплым воздухом, взятым из верхней части помещения, где теплый воздух скапливается в результате естественной конвекции.

Воздушные завесы EUWIND COMPACT имеют компактные размеры, благодаря чему позволяют по модульному принципу покрыть проемы ворот различной ширины и превосходно интегрируются в промышленные и коммерческие помещения, обеспечивая комфортные температурные условия в холодное время года.

Воздушная завеса без нагрева отсекающего потока (WBV)

Наиболее простая версия компактных воздушных завес использует для формирования узконаправленного отсекающего потока теплый воздух из верхней части помещения. Данная версия является и наиболее экономичной по расходу электроэнергии, которая используется только на работу вентилятора.





Воздушная завеса с электрическим нагревом отсекающего потока (WBE)

В данной версии для формирования узконаправленного отсекающего потока используется теплый воздух из верхней части помещения, нагреваемый электрическим элементом.





Воздушная завеса с водяным нагревом отсекающего потока (WBW)

В данной версии для формирования узконаправленного отсекающего потока используется теплый воздух из верхней части помещения, нагреваемый при прохождении через водяной теплообменник. По запросу доступны модели с паровым теплообменником, теплообменники в стандартной комплектации рассчитаны только на воду.

Модельный

ряд

Производительность, м3

Тип

нагревательного элемента

Тепловая

мощность, кВт

WBV

1990…4250

-

-

WBW

1277…7680

Водяной

теплообменник

14,38…98,09

WBE

1990…4250

Электронагреватель

3,0…9,0






Отсечная завеса без нагрева

Модельный ряд

10-BAR

20-BAR

30-BAR

40-BAR

50-BAR

60-BAR

70-BAR

80-BAR

90-BAR

100-BAR

Тепловая мощность

Макс.

Вт

18250

23280

28390

34700

39350

47580

58510

73460

82700

98090

Сред.

Вт

16830

22160

25200

31100

34450

43020

52200

65470

73920

86380

Мин.

Вт

14380

18280

21120

24750

29980

34770

43510

53440

61220

70610

Производительность

Макс.

м3

2214

2070

3198

2880

4158

3750

6642

6096

8733

7680

Сред.

м3

1778

1741

2501

2313

3136

3032

5203

4858

6850

6052

Мин.

м3

1277

1237

1736

1573

2393

2160

3649

3439

4845

4347

Уровень шума (мин.-средн.-макс.)

дБ(A)

34-40-45

35-40-46

35-41-47

36-42-48

36-43-48

37-43-49

38-44-50

39-45-51

39-46-51

40-46-52

Производительность теплообменника

л/ч

1569

2002

2441

2985

3384

4092

5031

6317

7112

8436

Перепад водяного давления

кПа

22

21

27

25

18

21

21

24

25

26

Размер проема ворот

L

м

1,2 ÷ 2,0

1,4 ÷ 2,2

1,5 ÷ 2,3

1,8 ÷ 2,6

2,0 ÷ 3,0

Высота монтажа

(зависит от скорости)

H3

Макс.

м

4,0

4,0

4,5

4,5

5,5

5,5

4,5

4,5

5,5

5,5

H2

Сред.

м

3,5

3,5

4,0

4,0

4,5

4,5

4,0

4,0

4,5

4,5

H1

Мин.

м

3,0

3,0

3,5

3,5

4,0

4,0

3,5

3,5

4,0

4,0

Количество вентиляторов / электродвигателей

шт.

1/1

1/1

1/1

1/1

1/1

1/1

2/2

2/2

2/2

2/2

Число скоростей вентилятора



3

3

3

3

3

3

3

3

3

3

Число полюсов электродвигателя



4

4

4

4

4

4

4

4

4

4

Номинальная скорость вращения вентилятора

об./ мин

1400

1400

1400

1400

1400

1400

1400

1400

1400

1400

Потребляемая мощность электродвигателя

Вт

1x 270

1x 270

1x 750

1x 750

1x 750

1x 750

2x 750

2x 750

2x 750

2x 750

A

1x 1,3

1x 1,3

1x 3,5

1x 3,5

1x 3,5

1x 3,5

2x 3,5

2x 3,5

2x 3,5

2x 3,5

Электрическое подключение

230 В – 1 фаза – 50 Гц

Размеры

A

мм

510

510

610

610

710

710

1110

1110

1310

1310

B

мм

1500

1500

1600

1600

1700

1700

2100

2100

2300

2300

C

мм

1170

1170

1230

1230

1230

1230

1230

1230

1230

1230

D

мм

405

405

505

505

605

605

505

505

605

605

Диаметр соединения теплообменника (тип M)



3/4"

3/4"

1"

1"

1"

1"

1" 1/4

1" 1/4

1" 1/4

1" 1/2

Масса нетто

кг

29,2

30,1

32,8

40,0

44,5

47,2

67,2

70,8

79,0

83,7

Ограничения по температуре и давлению воды

160°C – 16 бар (стандартный теплообменник подходит только для воды –

паровые теплообменники поставляются по запросу)
